1 范圍

      本標準規定了施工升降機安全監控系統（以下簡稱系統）的術語和定義、技術要求、試驗方法、檢驗規則、安裝、調試與維護。

      本標準適用于GB/T 26557規定的施工升降機，其他施工升降機可參照使用。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃

      GB/T 4208-2017 外殼防護等級（IP代碼）

      GB 16796-2009 安全防范報警設備 安全要求和試驗方法

      GB/T 26557-2011 吊籠有垂直導向的人貨兩用施工升降機

      GB/T 28264-2017 起重機械 安全監控管理系統

3 術語和定義

      GB/T 26557-2011和GB/T 28264-2017界定的以及下列術語和定義適用于本文件。為了便于使用，以下重復列出了GB/T 28264-2017中的一些術語和定義。

3.1

      安全監控系統 safety monitoring system

      由硬件和軟件組成，對施工升降機運行參數和安全狀態進行監測、報警、記錄的系統。

3.2

      信息采集單元 information collection unit

      讀取信息源數據的裝置。

      ［GB/T 28264-2017，定義3.2］

3.3

      信息處理單元 information processing unit

      對讀取的數據進行計算和處理的裝置。

      ［GB/T 28264-2017，定義3.3］

3.4

      信息控制輸出單元 information output control unit

      輸出控制信號的裝置。

3.5

      信息存儲單元 information storage unit

      存儲信息數據的裝置。

3.6

      信息顯示單元 information display unit

      以圖形、圖像、文字、聲光等方式輸出信息的裝置。

      ［GB/T 28264-2017，定義3.5］

3.7

      信息輸出接口單元 data output interface unit

      向上級或下級單元輸出數據的裝置。

      ［GB/T 28264-2017，定義3.6］

3.8

      報警單元 alarm unit

      接收信息處理單元傳送的異常信息并報警的裝置。

3.9

      樓層呼叫單元 floor calling unit

      用于發送運行請求的裝置。

3.10

      遠程傳輸單元 remote data transfer unit

      將信息傳送到遠程服務器的裝置。

      ［GB/T 28264-2017，定義3.7］

3.11

      遠程監視中心 remote monitoring center

      接收施工升降機傳輸來的信息，并對該信息進行遠程監視管理的系統。

3.12

      系統綜合誤差 synthetical precision of system

      系統顯示數據與采集信息源的實際數據的最大相對誤差。

      ［GB/T 28264-2017，定義3.8］

3.13

      工作時間 working time

      每個工作狀態所對應的具體時間，即為記錄一個工作狀態時的時鐘時間（年/月/日/時/分/秒）。

      ［GB/T 28264-2017，定義3.10］

3.14

      累計工作時間 cumulative working time

      已完成的工作循環的累計時間總和。

      ［GB/T 28264-2017，定義3.12］

3.15

      工作循環 working cycle

      施工升降機自層門關閉開始起動運行，并提升或下降至少一個層站，到再次關閉層門準備起動時為止，包括升降機運行及正常的停歇在內的一個完整的過程。

4 技術要求

4.1 總則

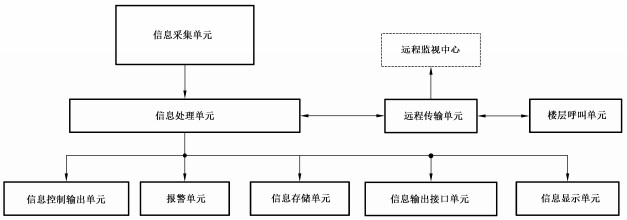

4.1.1 安全監控系統宜由信息采集單元、信息處理單元、信息控制輸出單元、信息存儲單元、信息顯示單元、信息輸出接口單元、報警單元、樓層呼叫單元以及遠程傳輸單元構成。其結構模式見圖1。

圖1 施工升降機安全監控系統結構模式示意圖

4.1.2 安全監控系統性能應穩定可靠，在下列條件下應能正常使用：

      a）環境溫度為-20℃~+60℃

      b）供電電源電壓值偏差為±10％；

      c）相對濕度為91％～95％。

4.1.3 系統器件的外殼應平整，色澤均勻一致，表面不應有明顯的凹痕、劃傷、裂縫、變形和污染等缺陷。

4.1.4 系統應具備開機自檢功能，并能顯示自檢結果。

4.1.5 系統器件外殼防護等級不應低于GB/T 4208-2017中規定的IP53。

4.2 信息采集單元

4.2.1 高度、速度、重量等傳感器的選擇，應使監控參數的系統綜合誤差符合4.13的規定。

4.2.2 系統應具備對表1規定的監控內容的實時采集記錄功能。

4.2.3 在運行周期內系統信息的采集應具有連續性，采樣周期不應大于100ms。

表1 監控內容
