1 范圍

      GB/T 4513的本部分規定了致密澆注料和隔熱澆注料流動性的測定設備、試驗步驟和試驗報告。

      本部分適用于致密澆注料和隔熱澆注料試樣制備中加水（或其他液體）加入量的確定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 4513.1 不定形耐火材料 第1部分：介紹和分類（GB/T 4513.1-2015，ISO 1927-1：2012，MOD)

      GB/T 4513.5 不定形耐火材料 第5部分：試樣制備和預處理（GB/T 4513.5-2017，ISO 1927-5:2012,MOD)

      GB 5749 生活飲用水衛生標準

      GB/T 6682 分析實驗室用水規格和試驗方法（GB/T 6682-2008，ISO 3696：1987，MOD）

3 概述

      澆注料試樣制備所用的加水量（或其他液體加入量）對測試結果有很大的影響。加入過量，會導致強度下降，收縮率增大，還易引起顆粒偏析。加入不足，產生較多的孔洞，導致體積密度和強度低。

      本部分根據材料的種類描述了四種不同的流動性測定方法：

      a）敲擊振動法，適用于隔熱澆注料流動性的測定，該類產品含有大量輕質骨料如蛭石或珍珠巖，通常采用澆注、搗打、夯實的施工方法；

      b）跳桌法，適用于流動性較好的澆注料流動性的測定；

      c）振動臺法，適用于需要振動臺振實的澆注料流動性的測定；

      d）自流法，適用于自流澆注料流動性的測定。

      為了得到可重復的結果，下列因素應嚴格控制：

      ——濕混時間；

      ——混合料的多少，根據測定的項目數量選擇（如測定可施工時間），也與攪拌鍋的尺寸有關；

      ——攪拌鍋的大小，按物料充滿攪拌鍋總?cè)莘e的50％～75％；

      ——溫度（水、澆注料和環境的溫度），測定流動性和可施工時間時溫度18℃～22℃；

      ——試驗中的加水量（或其他液體的加入量），當干料體積低于攪拌鍋總?cè)莘e的50％時，由于增加的金屬表面需要潤濕，加水量會顯著增大；

      ——水的品質。

4 設備

4.1 攪拌機。符合GB/T 4513.5-2017中4.2要求。

4.2 振動臺。符合GB/T 4513.5-2017中4.3要求。

4.3 鏝刀。符合GB/T 4513.5-2017中4.7要求。

4.4 金屬模。見圖1、圖2,2個截頭圓錐體。底部內徑100mm，頂部內徑70mm，其中一個截頭圓錐高50mm，另一個高80mm。金屬模材質為不銹鋼且內表面鍍鉻為宜。

單位為毫米

圖1 1號截頭圓錐模

單位為毫米

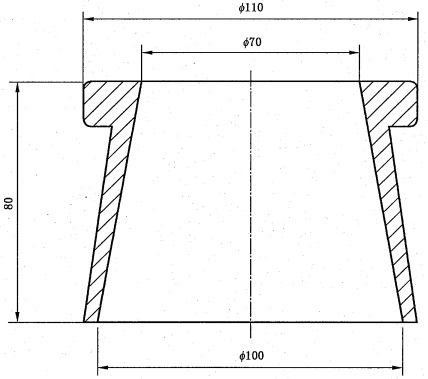

圖2 2號截頭圓錐模

4.5 金屬鍋。尺寸滿足手工混合測試所需量為宜。例如：直徑450mm、深150mm的鍋適合多種產品。

4.6 天平。最大稱量25kg、實際分度值50g的天平和最大稱量5kg、實際分度值1g的天平各1臺。

4.7 秒表。

4.8 卡尺。

4.9 溫度計。

4.10 水。水質應達到飲用標準，滿足GB5749生活飲用水衛生標準。特殊要求需滿足GB/T 6682分析實驗室用水規格和試驗方法。

4.11 跳桌。跳桌振動部分總重4.35kg±0.15kg，上下振動行程10mm±0.2mm，振動頻率1Hz。

5 試驗步驟

5.1 敲擊振動法

5.1.1 稱取足夠的樣品，保證能填充金屬鍋（見4.5）容積的50％～60％，精確到1g，放置于金屬鍋內進行手工混合（見GB/T 4513.5-2017中5.2.1.2）或機械混合（見GB/T 4513.5-2017中5.2.1.3）。

5.1.2 稱取至少兩倍于澆注料樣品重量的水，置于帶傾倒嘴的容器里。如果制造商推薦了最小加水量，則首次加水量為推薦為最小加水量的75％，若沒有推薦加水量，則加入適量的水剛好能完全潤濕澆注料，稱量加水量并精確至1g。

5.1.3 完成首次加水后，手工或機械混合，直到澆注料分散均勻。再使用帶有刻度的容器多次連續少量加水，直到澆注料粘成一團。此階段，每次加水量為試驗干料質量的1％。

5.1.4 完成添加后，在金屬鍋外壁敲打6次，具有適宜流動性的澆注料應容易流動且有亮濕的表面。如有必要，繼續加水直到能達到此適宜的流動性。稱量容器里所剩水，計算并記錄加水量占干澆注料質量的百分比。

5.1.5 靜置金屬鍋5min，再次敲金屬鍋外壁6次檢查澆注料的流動性。為獲得適宜的流動性，必要時可再添加少量水，這種情況須報告記錄總加水量。自首次加水至獲得適宜的流動性不得超過20min。注：澆注料在金屬鍋里靜置5min后，若需再添加少量水，有必要先攪拌澆注料。

5.1.6 記錄獲得適宜流動性時的加水總量，表示成試驗干料質量百分比。

5.2 跳桌法

5.2.1 稱取足夠的樣品置于攪拌機中（見4.1），至少能填滿攪拌鍋容積的50％。若是多組分澆注料，分別稱取相應的組分置于攪拌鍋中，干混1min使原料分散均勻。

5.2.2 開啟攪拌機，秒表開始計時，30s內添加到一般所需水量，加水量在生產商推薦范圍之內。注1：依照產品性能或生產商推薦，濕混時間控制在2min～8 min。

      注2：反絮凝澆注料比普通澆注料濕混時間更長一些，濕混4min可避免過量加水。

5.2.3 把涂過油的截頭圓錐模（見4.4）放置在跳桌中心，直徑大（100mm）的面朝下，一般選用50mm高的模具。80mm高的錐形模具適用于最大粒徑大于6.3mm的澆注料。

5.2.4 把混合好的澆注料移入截頭圓錐模具內，高出模具上表面，并在30s內沿模具上表面刮平。

5.2.5 小心提起模具，將澆注料置于跳桌中心。

5.2.6 啟動跳桌，按1Hz的頻率振動14次。

5.2.7 用卡尺測量振塌后試樣兩個相互垂直的直徑d1、d2，并按式（1）計算塌落度S，表示流動性能，單位為毫米。

S_v=(d₁+d₂)/2

      式中：

      S_v——試樣的塌落度，單位為毫米；

      d₁、d₂——試樣振塌后兩個相互垂直的直徑，單位為毫米。

      記錄兩個測量d₁、d₂的值，精確到1mm，并記錄塌落度S_v。

      記錄該塌落度S_v對應的總加水量，并計算總加水量占相應干料質量百分比。

5.2.8 如果流動值不在生產商所給范圍內，或超出預期，應重復5.2.1～5.2.7的測試，調整加水量以獲得期望的流動性。
