1 范圍

      GB 27898的本部分規定了消防自動恒壓給水設備的術語和定義、分類、要求、試驗方法、檢驗規則、標志牌和操作指導書、包裝、運輸和貯存。

      本部分適用于消防自動恒壓給水設備。工作原理類似的恒壓給水設備可參照采用。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 150 鋼制壓力容器

      GB/T 3222.2 聲學 環境噪聲的描述、測量與評價 第2部分：環境噪聲級測定

      GB 6245 消防泵

      GB 27898.1-2011 固定消防給水設備 第1部分：消防氣壓給水設備

      GA 61 固定滅火系統驅動、控制裝置通用技術條件

      TSG R0004 固定式壓力容器安全技術監察規程

3 術語和定義

      GB 27898.1-2011界定的以及下列術語和定義適用于本文件。

3.1

      消防自動恒壓給水設備 constant pressure automatic water supply equipment used forfire-protection

      采用特定控制方式或利用泵組固有的流量壓力特性實現消防恒壓給水的設備。

3.2

      消防恒壓給水 constant pressure water supply used for fire-protection

      在消防給水過程中，設備給水流量在不超過消防額定給水流量的范圍內變化，其給水壓力始終保持在設定壓力的給水方式。

4 分類

4.1 產品分類

4.1.1 設備按應用范圍分為：

      a）消防專用自動恒壓給水設備，特征代號省略；

      b) 消防與生活（生產）共用自動恒壓給水設備，特征代號G。

4.1.2 設備按消防泵控制方式分為：

      a) 消防工頻自動恒壓給水設備分為：

      ——恒壓泵組式自動恒壓給水設備，特征代號為BZ；

      ——回流控壓式自動恒壓給水設備，特征代號為HL。

      b）消防變頻自動恒壓給水設備，特征代號為BP。

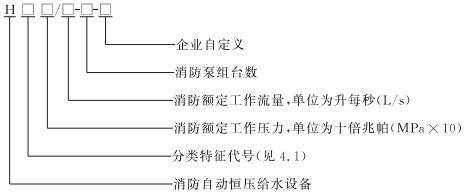

4.2 型號編制

      消防自動恒壓給水設備按以下方法編制型號。

      示例：設備型號HBP 6/10-3 ABC表示ABC型消防專用變頻自動恒壓給水設備，消防額定工作壓力為0.6MPa，消防額定工作流量為10L/s，設有3臺消防泵組。

5 要求

5.1 基本參數

5.1.1 消防自動恒壓給水設備（以下簡稱設備）的消防額定工作壓力p、不應低于0.3MPa。

5.1.2 設備的消防額定工作流量Q，不應小于10L/s。

5.2 設備構成和部件

5.2.1 設備構成

5.2.1.1 設備應至少包括水泵機組、管道閥門及附件、測控儀表、操控柜等。

5.2.1.2 設備各部件應集中布置，整體應緊湊、整齊，且應方便維護和檢修。

5.2.1.3 設備各部件安裝應牢固，連接應可靠。

5.2.2 部件通用要求

5.2.2.1 設備的外購部件應選用符合國家標準或行業標準的通用產品，且應優先選擇消防專用產品。由生產商研發生產的專用部件應通過產品技術鑒定。

5.2.2.2 應選用壓力容器生產商按照GB 150規定生產的氣壓水罐。其運行安全性應符合TSG R0004的要求。

5.2.2.3 設備使用的氣壓水罐、管道閥門及附件耐壓等級不應低于最高工作壓力的1.5倍。

5.2.2.4 設備使用的壓力表量程應選用合理，監視壓力的儀表精度不應低于2.5級，控壓用壓力儀表精度應符合5.13.1的要求。壓力表外殼公稱直徑不應小于100mm。

5.3 外觀和標識

5.3.1 設備外觀

5.3.1.1 設備各部件外表面不應有明顯的磕碰傷痕、變形等缺陷。

5.3.1.2 設備涂層應完整美觀。同類部件表面涂層顏色應一致。

5.3.2 設備標識

5.3.2.1 應設置設備標志牌，標志牌應符合8.1的要求。

5.3.2.2 設備各部件標志牌內容應清晰完整。

5.3.2.3 在設備可能危及人身安全處、需防止不當操作和誤操作處應掛置警示標識，標識應清晰醒目。

5.3.2.4 設備給水管道應噴涂標識水流方向的箭頭。

5.4 控制功能

5.4.1 穩壓運行

5.4.1.1 設備的穩壓設定壓力與實測壓力的偏差以及對于不同壓力擾動測得的重復性偏差均不應大于0.02 MPa。

5.4.1.2 具有消防水池水位控制功能的設備，在消防穩壓運行狀態，遇水池水位低于設定限制時，設備應自動停止穩壓泵工作并發出缺水報警信號，如遇火警不應影響消防泵組的啟動運行。

5.4.1.3 穩壓泵組應采用交替運行方式。投入消防運行狀態后，穩壓泵組應停止工作。

5.4.2 消防運行狀態啟動方式

5.4.2.1 設備的消防運行狀態啟動方式應符合GB 27898.1-2011中5.4.2的規定。

5.4.2.2 消防泵組變頻啟動運行時啟動時間應符合表1的要求。

表1 變頻啟動時間

5.4.3 消防控壓精度

5.4.3.1 采用控制方式實現消防恒壓給水的設備，消防額定工作壓力p、與實測壓力的偏差以及對于不同壓力擾動測得的重復性偏差均不應大于0.02 MPa。

5.4.3.2 采用恒壓消防泵組的設備，消防泵組從零流量至消防額定工作流量Q．的變化過程中，壓力變化不應大于消防額定工作壓力p2的10％。

5.4.4 消防運行狀態退出方式

5.4.4.1 采用手動方式啟動消防泵組的，停機應手動操作。

5.4.4.2 采用自動方式啟動消防泵組的，除設備出水口壓力持續出現失壓狀態超過5min的情況允許自動停機外，停機應手動操作。

5.4.4.3 設備應具備消防泵組手動緊急停機操控器（按鈕）退出消防的方式。

5.4.5 水泵切換

5.4.5.1 在穩壓工作泵產生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。

5.4.5.2 在消防工作泵產生電氣故障或不能達到應有能力時，消防備用泵應能自動和手動切換。

5.4.6 巡檢

5.4.6.1 設備應具有手動巡檢和巡檢提示功能，其巡檢提示周期應能按需設定，但最長周期不應超過360h。
