1 范圍

      GB 5135的本部分規定了自動噴水滅火系統水流指示器的分類、型號、要求、試驗方法、檢驗規則、標志、使用說明書及包裝、運輸、貯存。

      本部分適用于自動噴水滅火系統中的葉片型水流指示器，其他類型的水流指示器可參照使用。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 1842 塑料 聚乙烯環境應力開裂試驗方法

      GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件

      GB/T 7306（所有部分）55°密封管螺紋

      GB/T 9112 鋼制管法蘭 類型與參數

      GB/T 9969 工業產品使用說明書 總則

      GB/T 17241.6 整體鑄鐵法蘭

      GB/T 25208 固定滅火系統產品環境試驗方法

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      水流指示器 water flow indicator

      用于自動噴水滅火系統中將水流信號轉換成電信號的一種報警裝置。

3.2

      延遲時間 retard time

      由水的流動引起的傳動部件動作開始到發出報警信號的時間。

3.3

      靈敏度 sensitivity

      驅動水流指示器發出報警信號的最小水流量。

3.4

      額定工作壓力 rated working pressure

      水流指示器正常工作時所允許的最大進口壓力。

4 分類

4.1 水流指示器按是否具有延時功能可分為：

      a）延時型；

      b）無延時型。

4.2 水流指示器按結構形式可分為：

      a）法蘭式；

      b）溝槽式；

      c）對夾式；

      d）螺紋式；

      e）馬鞍式；

      f）其他式。

表1 分類代號

5 型號

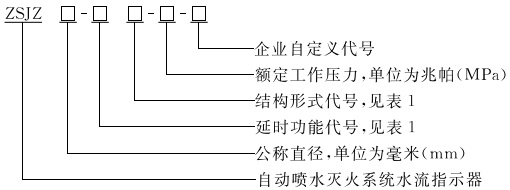

      水流指示器的型號編制方法如下：

      示例1：

      ZSJZ 100-YF-1.2表示額定工作壓力為1.2 MPa，具有延時功能，法蘭式結構，公稱直徑為100mm的水流指示器。

      示例2：

      ZSJZ 100-M-1.2-A表示企業自定義代號為A，額定工作壓力為1.2 MPa，無延時功能，馬鞍式結構，公稱直徑為100mm的水流指示器。

6 要求

6.1 外觀標志

6.1.1 水流指示器表面應平整光潔，無加工缺陷及碰傷劃痕，涂層應均勻。

6.1.2 水流指示器應在外表面設有耐久性標志銘牌，標志內容應清晰且符合9.1的規定。

6.2 規格

      水流指示器公稱直徑系列為25 mm，32 mm，40 mm，50 mm，65 mm，80 mm，100 mm，125 mm，150 mm,200mm。

6.3 額定工作壓力

      水流指示器的額定工作壓力不應低于1.2 MPa。

6.4 連接

6.4.1 水流指示器采用法蘭連接方式時，法蘭連接尺寸、法蘭密封面型式和尺寸應符合GB/T 17241.6或GB/T 9112的規定。

6.4.2 水流指示器采用溝槽連接方式時，溝槽尺寸應符合GB5135.11的規定。

6.4.3 水流指示器采用螺紋連接方式時，連接螺紋應符合GB/T 7306的規定。

6.5 葉片

6.5.1 水流指示器采用金屬材料作為葉片時，葉片應采用耐腐蝕性能不低于奧氏體不銹鋼的材料。

6.5.2 水流指示器采用聚乙烯材料作為葉片時，葉片應按7.3.2進行試驗，試驗后葉片應無開裂等損壞。

6.5.3 水流指示器葉片按7.2規定的方法進行葉片彎曲試驗，試驗后葉片應無斷裂、永久性變形等損壞。

6.6 密封組件

      用于水壓密封的密封組件，按7.3.1規定的方法進行溫水老化試驗，試驗后試樣應無粘結、龜裂等影響正常工作的現象，水流指示器的耐水壓性能應符合6.15的規定。

6.7 信號輸出部件

      信號輸出部件應設有接線端子或輸出引線，端子標識應明顯，引線應用顏色區分。按7.4規定的方法進行觸點接觸電阻試驗，信號輸出部件的觸點接觸電阻不應大于0.1Ω。

6.8 靈敏度

      按7.5規定的方法進行靈敏度試驗，水流指示器應滿足下列要求：

      a）流量小于或等于15.0L/min時，應無報警信號輸出；

      b）輸出報警信號時，流量應大于15.0L/min且小于或等于37.5L/min；

      c）流量大于或等于37.5L/min時，應輸出報警信號，且報警信號隨流量的增加應無變化；

      d）復位時間不應大于5s。

6.9 工作循環

      按7.6規定的方法進行工作循環試驗，水流指示器應動作靈敏、復位迅速，無零部件松動損壞，工作循環試驗后，靈敏度應符合6.8的規定。

6.10 延時功能

      具有延時功能的水流指示器，延遲時間應可調，按7.7規定的方法進行延時功能試驗，初始設置的延遲時間應在2s～90s范圍內。

6.11 抗外力沖擊性能

      按7.8規定的方法進行外力沖擊試驗，試驗后應無妨礙水流指示器動作的零部件松動損壞，靈敏度應符合6.8的規定。

6.12 耐水沖擊性能

      按7.9規定的方法進行水沖擊試驗，試驗過程中水流指示器應無零部件松動損壞，受水沖擊后應能正常復位，試驗后靈敏度應符合6.8規定。

6.13 水力摩阻損失

      按7.10規定的方法進行水力摩阻試驗，水力摩阻損失不應大于0.02 MPa。
